ZVS (Zero Voltage Switching) 是一種電源轉換技術,其目的是在開關功率電路中實現零電壓開關。ZVS電源的工作原理是通過控制開關管的導通和關斷時機,實現電源的高效轉換。
零電壓開關（ZVS）原理
圖2-1 零電壓開關原理圖（直流供能）
圖2-2 零電壓開關波形圖及其t2時刻波形圖
1.上電時L1通入的電流為零，電源通過R1、R2是Q1、Q2導通，L1電流逐漸增加，由于兩個開關管特性差異，將導致流入兩個開關管的電流不同，假設Q1電流大于Q2電流，所以Q1柵極電壓高于Q2柵極電壓，通過兩個二極管D1、D2，使得a點電壓低于c點電壓，故T1將產生b為正，a為負的感應電壓，于是通過T1形成正反饋，使Q1導通，Q2截止。完成啟動過程。
2.（t0~t1時間）穩態Q1導通時，由于上個周期T1電流為a到c，并且C1兩端電壓為零。由于電流不能突變，T1電流將對C1充電，C1逐漸為a負c正的電壓，并且正弦變大，T1電流正弦變小。此時a電壓被Q1下拉到0V，所以C點電壓正弦變大，Q1柵極電壓被D3穩壓管鉗位，Q1時鐘保持導通。

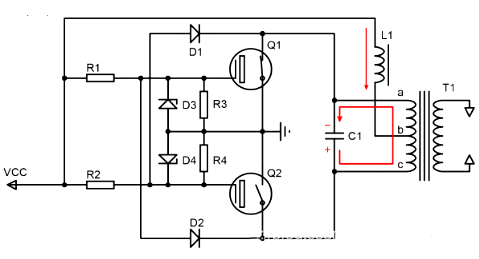

圖2-3 （t0~t1）Q1導通，T1電流對C1充電
4.（t1~t2時間）C1開始通過T1由c到a放電，C1電壓即c點電壓正弦變小，T1電流由c到a正弦變大。
圖2-4 （t1~t2）C1對T1繞組放電，當C1電壓為0左右時，Q1關斷，Q2導通
5.（t2時間）當C1能力基本放完時，c點電壓下降到MOS管閥值電壓左右，將通過D2使Q1進入放大區。此時C1對T1繞組由c到a放電電流達到最大值。同時由于Q1進入放大區，a點電壓逐漸上升，同時通過D1使Q2也進入放大區。
6.（t2時間）C1放電完畢，T1繞組由c到a電流達到最大值，將像C1充電，使C1充電為a正c負的電壓，同時C1兩端電壓正弦變大。此時兩個MOS管同時進入放大區。
7.（右圖）由于T1對C1的持續充電，C1上電壓為a正c負，通過兩個二極管使Q2柵極電壓升高，Q1柵極逐漸下降，同時正反饋形成，Q2導通，Q1截止。
8.Q2導通與Q1導通過程類似。<br /> 9.L1電感值比T1大，整個震蕩周期中L1電流基本不變。震蕩過程中L1持續為L(zhǎng)C振蕩器補充電能。
