1：復位電路的應用。
這個電路有效防止了 RESET 信號的按鍵機械抖動。
工作原理：
按鍵松開的過程，VCC-3V3--》R8--》（+C46-）--》R15--》R17&Q4BE--》GND 對 C46 充電。這一個過程 Q4BE 瞬間導通，緩慢截止，RESET#瞬間變低電平，緩慢從低變高電平，波形均為 RC 曲線。一段時間后 C46 充滿電，Q4BE 為 0V。RESET#變成高電平。這段過程 RESET#產生低脈沖信號。
按鍵按下的過程，（+C46）--》GND--》R17--》R15--》（C46-）C46 放電。這一個過程 Q4BE 出現負壓，緩慢變成 0V。RESET#保持高電平。
整個過程 RESET#產生了一個低脈沖信號觸發硬件復位，一般電路設計會考慮 R22 預留。
2：LED 驅動電路的應用。
普通的 LED 驅動。
工作原理：
LED1 為高電平時，Q1BE 飽和導通，R3 被鉗壓到 BE 飽和電壓，LED 亮。
LED1 為低電平時，Q1BE 截止，LED 滅，這里 R3 的作用是確保 LED1 在 0V~低電平閾值時，通過分壓確保 Q1BE 未到開啟電壓，設計的時候要保留 R3。
3：電壓優先選擇應用
電路有兩個電壓供電的時候，優先選擇某路電路供電。
工作原理：
同時使用 USB 接口和墻上適配器通過 CN3066/CN3066B 對電池進行充電的例子，當二者共同存在時，墻上適配器具有優先權。 M1 為 P 溝道 MOSFET， M1 用來阻止電流從墻上適配器流入 USB 接口，肖特基二極管 D1 可防止 USB 接口通過 1K 電阻消耗能量，當墻上適配器不存在時，M1 的 G 極被拉低，DS 導通。
4：電平轉換的應用

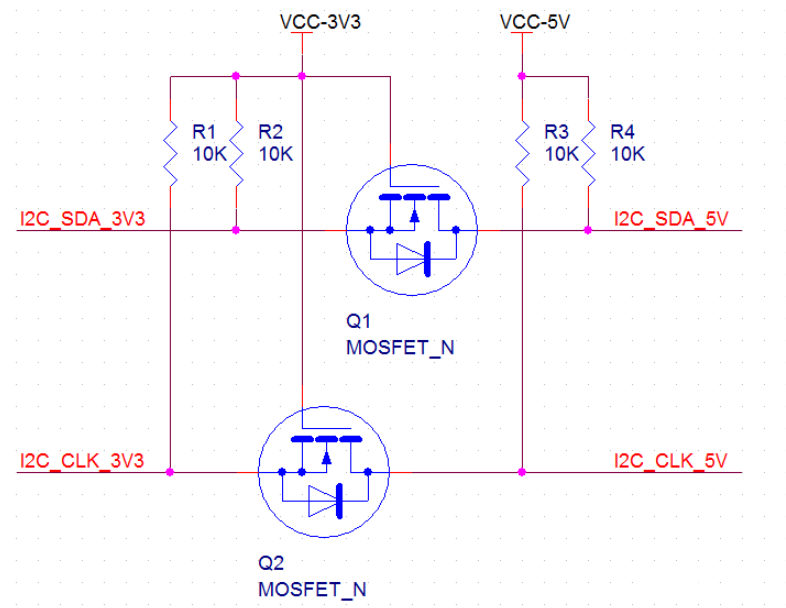

I2C 雙向電平轉換電路，以 I2C_SDA 為例，I2C_CLK 類似。
工作原理：
I2C_SDA_3V3 高電平為 3.3V，I2C_SDA_5V 高電平位 5V，因工藝的問題，MOS 管 DS 極會產生一個寄生二極管。
當 I2C_SDA_3V3 為高電平，MOS 管截止，I2C_SDA_5V 上拉 5V 高電平
當 I2C_SDA_3V3 為低電平，MOS 管導通，I2C_SDA_5V 為 Vds 低電平
當 I2C_SDA_5V 為高電平，MOS 管截止，I2C_SDA_3V3 為上拉 3V3 高電平
當 I2C_SDA_5V 為低電平，MOS 的寄生二極管鉗壓，I2C_SDA_3V3 為低電平
5：供電開關的應用
通過 IO 口控制供電開關。
工作原理：
R2 的作用如 2：led 驅動電路的 R3 一樣。當 VCC-EN 為高切換到低電平，Q1 截止，Q2 的 G 極上拉到 VCC-IN，（+C1）--》R3--》（C1-）放電，R3 壓差逐漸減小，PMOS“緩慢”截止。
當 VCC-EN 為低切換到高電平，Q1 導通，VCC-IN--》（+C1-）--》Q1CE--》GND，Q1C 點從 VIN“緩慢”達到飽和電壓 VCE，PMOS“緩慢”導通，一段時間后 VCC-IN≈VCC-OUT。
這里的 C1 是緩啟動和緩關閉作用，減少開關噪聲，避免開關供電導致被供電器件的損壞和提供 EMC。C2 在 layout 的時候應靠近擺放 Q2，消除其余開關噪聲。
