    NMOS低端開關電路知識詳解
    在數字電路中使用三極管就可以做開關,但是一般是用于控制小信號。對于大電流,三極管發熱會比較嚴重。
    mos管因為導通電子非常小,所以特別適合控制大電流的電路。
    不會用mos管做開關電路?
    NMOS低端開關電路
    方法/步驟
    1、三極管有pnp和npn
    mos管也有Nmos和Pmos
    就像三極管有人偏愛Pnp類型的一樣,
    mos管中也有人喜歡用Nmos
    原因是 導通電阻小,價格便宜
    所以下文,說的mos管都是nmos

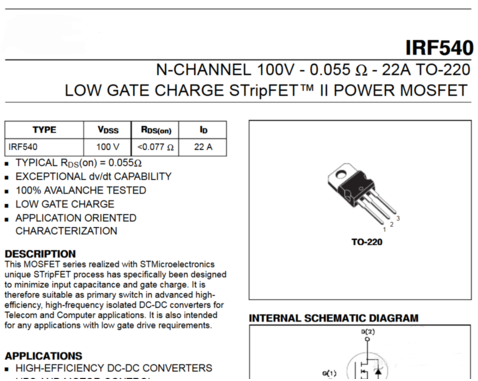

    mos的導通非常簡單:Vgs大于一個常數,mos管就導通了。至于這個數,是多少?別問我,看手冊。我用IFR540用來講解。
    2、從540的文檔資料中可以看到有個圖表,X軸是Vgs的電壓值 可以看到了IRF540的導通電壓最小為4v左右,最大呢,根據圖表來看,Vgs越大,導通電阻越小。那無限大的Vgs不就可以流過無限大的電流嗎?
    NMOS低端開關電路

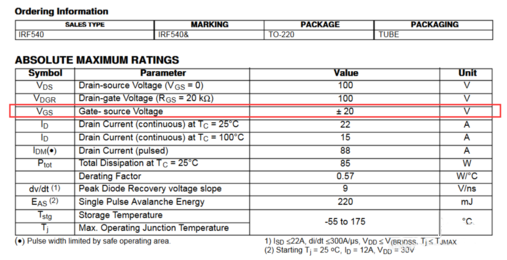

    3、這可就錯了。再回頭去看文檔。廠商會告訴你,Vgs的范圍
    NMOS低端開關電路
    4、參數大約的確定了,先設計一個最基本的開關電路。
    對于單片機的系統來說,電壓一般是5v和3.3v,那根據圖表來說,5V的時候,導通電流可以達到15A,足夠使用。

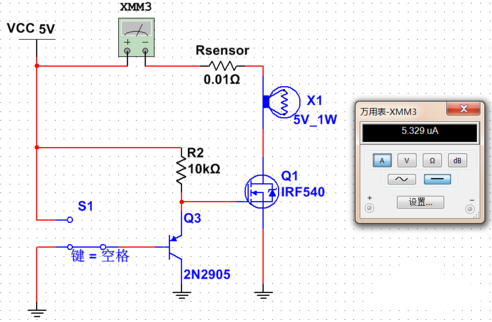

    使Vgs=0v,mos管關閉

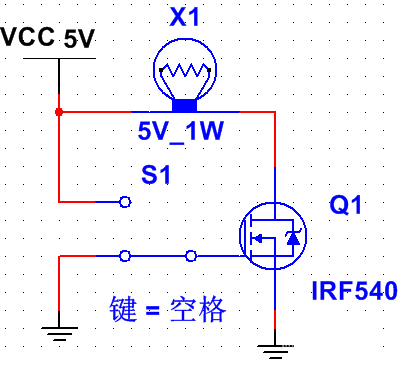

    NMOS低端開關電路

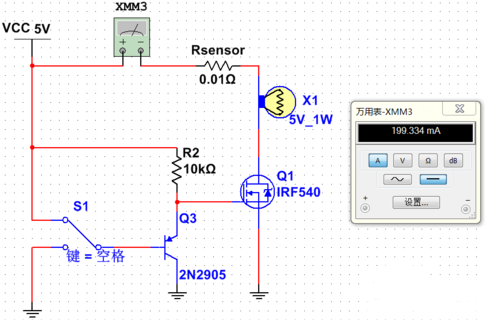

    5、Vgs=5v,燈泡點亮,電路導通
    NMOS低端開關電路
    6、但是這電路還不能直接用單片機的io口來驅動。
    因為導通mos管相當于給MOS寄生電容充電,如果有興趣,可以在mos的G級串一個電流表,看電流的變化。

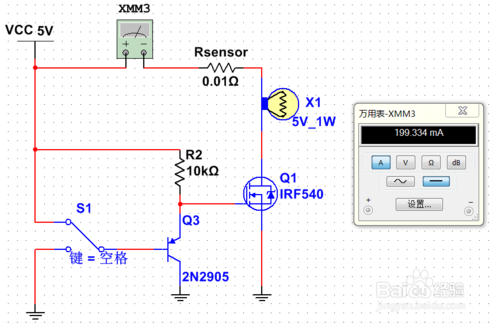

    又回到三級管,最好使用三極管來驅動,通過io控制三極管的輸出狀態來間接地控制mos的通斷,避免驅動能力不足,造成難以預知的問題。
    NMOS低端開關電路
    NMOS低端開關電路
    7、那,Vgs=5v的時候mos真的導通了嗎?是不是用8v更好?其實可以計算一下
    根據說明書可以知道,540的導通電阻77毫歐左右
    NMOS低端開關電路
    8、那我測量一下導通時候mos的壓降好了。然后根據歐姆定律來計算導通電阻
    NMOS低端開關電路
    9、計算結果發現,導通電阻符合文檔中的說明。這個開關電路就算設計完成了。
