    如何給三極管基極,MOS管接柵極接下拉電阻
    設計一個驅動繼電器(或者電磁閥、電機)的電路,不算難吧?但是設計一個穩定的電路有沒有信心?比如如何排除“上電誤啟動”。
    舉個例子:
    三極管基極接下拉電阻,MOS管接柵極接下拉電阻

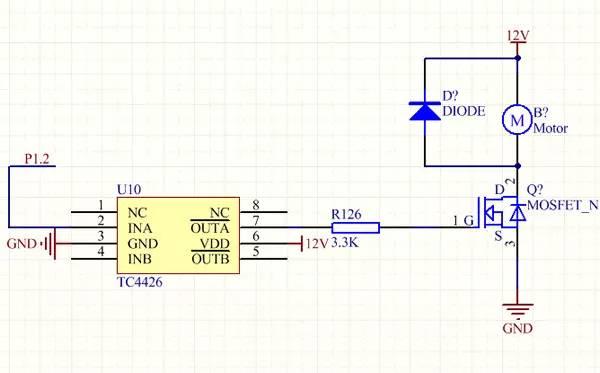

    這是一個單片機驅動普通直流電機的電路圖。先給小白解釋一下電路:TC4426是一個“MOS管驅動芯片”,供電電壓12V,如果P1.2是高電平(5V),那么OUTA引腳就是低電平(0V),如果P1.2是低電平,那么OUTA就是高電平(12V)。關于這一點,通過芯片原理圖上的OUTA上面的橫杠也可以看的出來,輸入和輸出是反向的。當MOS管柵極(G極)是高電平(一般大于4V就可以導通了,具體看MOS管型號的datasheet),MOS管導通,直流電機工作,如果MOS管柵極是低電平,MOS管不導通,電機不轉。
    為了上電以后,電機先不能轉,讓它轉的時候再轉。所以單片機初始化引腳的時候,就要把引腳初始化為高電平。
    實際上,單片機上電有一個復位的過程,復位以后,單片機才會工作,在這個復位過程中,單片機的引腳電壓是不定的,所以就有可能造成電機短時啟動。
    同時,在上電的過程中,G極的電位也是很不穩定的。
    做產品就要極致,不穩定的產品貼上Made in China豈不是丟人!
    所以為了穩定性,我們一般會在MOS管的柵極加個下拉電阻,在上電的時候把柵極拉低,不讓MOS管導通。不過,這個下拉電阻阻值的選擇是很關鍵的。

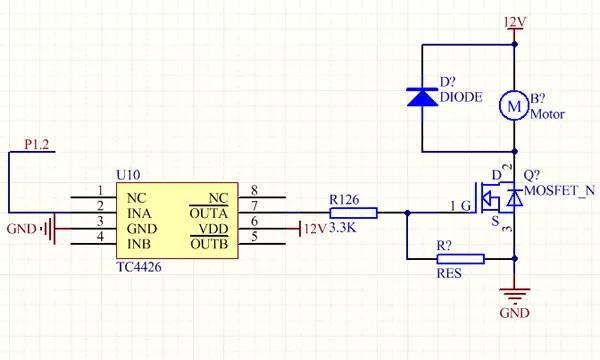

    接了下拉電阻以后,電路圖如下:
    三極管基極接下拉電阻,MOS管接柵極接下拉電阻
    那么這個電阻該選多大阻值呢?
    我們先看一下,當我選了4.7K的阻值時,G極的波形如下:
    (我用的是頻率為1K的PWM驅動)
    三極管基極接下拉電阻,MOS管接柵極接下拉電阻

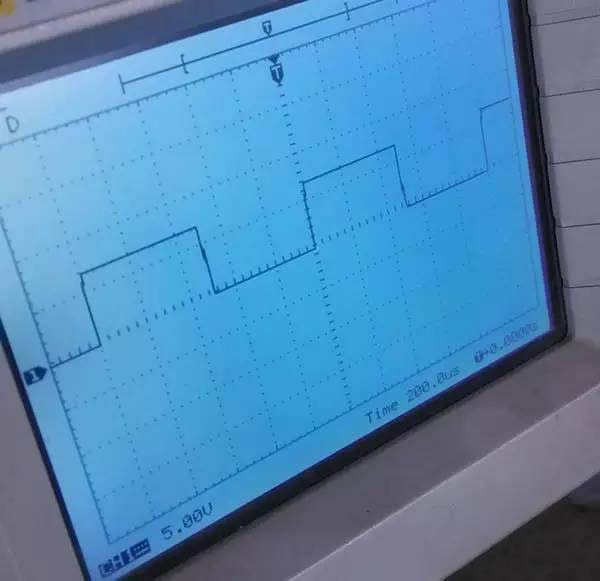

    當我把下拉電阻換成33K的時候,波形如下圖所示:
    三極管基極接下拉電阻,MOS管接柵極接下拉電阻
    你看出區別來了嗎?

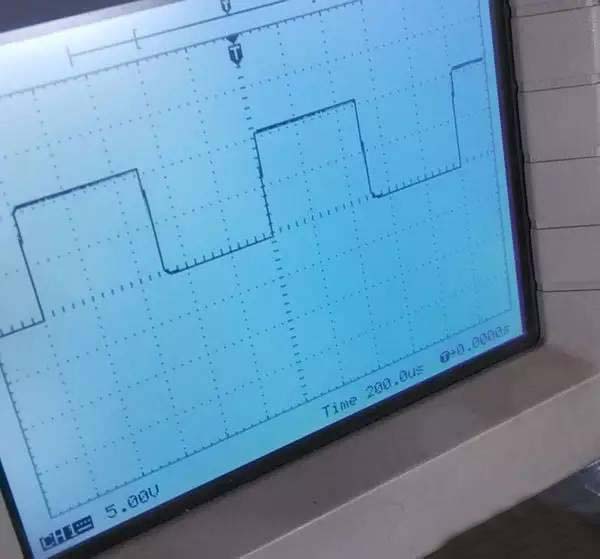

    用4.7K的時候,高電平是7V左右;用33K的時候,高電平是11V左右。
    那如果用比4.7K更小的電阻,高電平就會更低,如果高電平小于了4V,可能MOS管就導不通了。
    歸根結底,還是最基本的歐姆定律和電阻分壓原理。
    三極管基極接下拉電阻,MOS管接柵極接下拉電阻
    你看是不是呢?
    把復雜的問題看簡單了,說明你就看懂了!
    另外提醒:柵極驅動電壓要盡可能大,所以雖然4.7K和33K都可以正常工作,不過33K更合適。
