    場效應管D極和S極是否可以互換

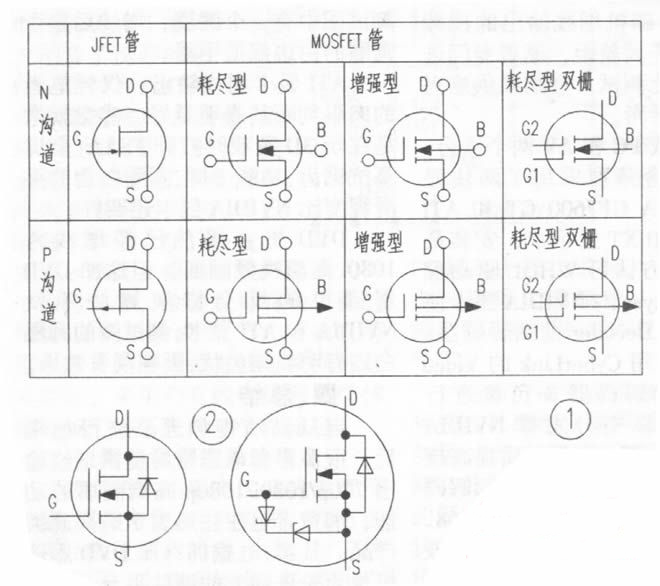

    場效應管可分為結型場效應管(簡稱JFET)和絕緣柵場效應管(簡稱MOS管或MOSFET)兩種。每種又可分為N溝道和P溝道兩類,N溝道和P溝道場效應管工作原理相同,只是工作電壓極性相反,這就像三極管有NPN型和PNP型之分一樣。增強型和耗盡型之分,有關圖形符號如圖1。
    結型場效應管的源極S和漏極在制造工藝上是對稱的,可以互換使用。如筆者把3DJ6應用于功效前置級,D、S極互換后,電路工作狀態并無變化。
    MOS管的襯底B與源極如果不連在一起,則D、S極可以互換,但有的MOS管由于結構上的原因(即襯底B與源極S連在一起),其D、S極不能互換。作開關管用的場效應管,一般都是功率型NMOS管,就屬于這種特例。對于增強型NMOS管,從其轉移特性看,其Ugs要大于開啟電壓(一般為幾伏),管子才導通。而耗盡型NMOS管盡管Ugs可以為正、零或負值,但其Ugs=Up時(Up稱夾斷電壓,為負的幾伏),Id=0,管子截止,所以對于NMOS管,實際使用時,G極對地電位較低,若S極接供電(高電位),則Ugs遠小于0,超出管子的使用條件,必使管子擊穿損壞。
    從輸出特性看,對于功率型NMOS管,工作時Uds>0,其漏極擊穿電壓V(br)ds很高,反之Usd很低,若S接高電位,D接低電位,則MOS管將被擊穿。轉載請注明轉自“維修吧-http://www.weixiu8.com”
    綜上所述,MOS管的D、S極不可隨便對調使用,功率型MOS管其D、S極絕不能互換。對于功率型MOS管,D、S極間多接有保護二極管D,有的G、S間極也接有保護二極管,見圖2。
    用指針萬用表R×100擋測試MOS管任意兩腳間的正反向電阻值,有5次為∞,一次較小,為幾百歐,否則管子一定損壞。阻值較小的這一次,對于NMOS管紅表筆接D極、黑筆接S極;對于PMOS管,紅筆接S極、黑筆接D極,余下的是G極。由此可見D、S極間接的非普通二極管,筆者試過對于圖1結構的管子(如2SK727、2SK2828)即使用500型萬用表的R×10k擋測,紅筆接S極、黑筆接D極,阻值仍為∞。
